Cara membuat Sistem Informasi Geografis (ArgGis) - Geoprocessing

Geoprocessing

Geoprocessing merupakan salah satu  komponen paling penting  di  GIS. Geoprocessing  merupakan  proses  pengolahan  data  –   data   spasial   yang  diintegrasikan dengan database dan visual display yang kemudian  dituangkan  dalam bentuk akhir suatu peta atau Geoprocessingnya itu sendiri.

Framework geoprocessing sendiri terbagi menjadi beberapa jenis, sebagai dialog

(menu),   command,    script    dan    model.    Dalam    modul    ini    dibatasi     sampai dialog   saja  yaitu  penggunaan  tools   -   tools    sederhana    yang    ada   pada ArcToolbox karena fungsi lainnya merupakan tingkat lanjut dari  penggunaan  Geoprocessing pada ArcGIS.

Baca Juga : A Magic (Wattpad Novel)

Baca Juga : A Magic (Wattpad Novel)

Baca Juga : A Magic (Wattpad Novel)



Geoprocessing Tools

Di    dalam    ArcGIS    terdapat    450    lebih      Geoprocessing    tools    baik    berupa ArcGIS tools, Models ataupun Scripts.

Untuk Toolbox sendiri dibagi menjadi beberapa bagian :

•       3D Analyst Tools

•       Analysis Tool

•       Cartography Tools

•       Conversion tools

•       Data Management Tools

•       Geocoding tools

•       Geostatistical Analyst Tools

•       Linear Referencing Tools

•       Spatial  Analyst  Tools

•       Spatial  Statistic  Tools

Seluruh tools tersebut merupakan komponen  –  komponen  yang  memiliki  fungsi tertentu dalam suatu geoprocessing, khusus pada software ArcGIS. Beberapa tools merupakan   extension   atau   fitur    tambahan  jika   kita   menggunakan   sotware ArcGIS  yang  berlisensi  ArcView.   ArcGIS   dengan   lisensi   ArcEditor   /   ArcInfo memilki  extensions  tersebut  terintegrasi.   Jadi   tidak   perlu   menambah   lisensi   lagi untuk tiap  tools  tambahannya.  Yang  akan  kita  bahas  pada  bab  ini  adalah  Analysis tool  dan  Data  Management  tools   dan tidak   semua   fungsi  juga  dari  tools tersebut, hanya fungsi- fungsi yang dianggap fundamental



Analysis tool

Toolbox    analisis    (analysis    toolbox)    memberikan     beberapa     tool    untuk melakukan beberapa  operasi  geoprocessing  dari  semua  jenis  data  vektor. Geoprocessing adalah serangkaian operasi yang dilakukan pada data geografis untuk membuat informasi baru.

Baca Juga : Kumpulan Soal-Soal Metodologi Penelitian Part 2

Baca Juga : Kumpulan Soal-Soal Metodologi Penelitian Part 2

Baca Juga : Kumpulan Soal-Soal Metodologi Penelitian Part 2

Toolbox analisis mempunyai 4 set dari tool. Setiap set dapat digunakan untuk melakukan analisis GIS yang berbeda untuk data vektor.



Analysis Tool terdiri dari beberapa bagian utama yaitu;

1.                    Extract, yang terdiri dari Clip, Select, Split dan Table Select.

2.                    Overlay, terdiri dari Erase, Identity, Intersection, Symmetrical Difference,

3.                    Union dan Update.

4.                    Proximity, terdiri dari Buffer, Create  Thiessen  Polygons,  Multiple  Ring Buffer, Near dan Point Distance.

5.                    Statistic terdiri dari Frequency dan Summary Statistic.

Gambar  Analysis   tools

Pada  bagian dibawah  ini  adalah  toolset  yang  dapat  dipakai   dalam   toolbox analisis dan memberikan deskripsi singkat dari setiap toolbox yang ada.



Extract

tools    yang    dapat    mengextraksi    fitur    dan    atribut    dari   kelas    fitur     atau tabel yang berdasarkan queri dari atribut atau  extraksi  spasial  dan menyimpannya   dalam  shapefile  atau  kelas  fitur   geodatabase.   Tools   ini   adalah, Clip, Select, Split, dan table Select (tidak dijelaskan).

No	Nama Tools	Deskripsi	Ilustrasi
1	Clip	Membuat data baru                   dari dua layer yang berbeda. Clip  tool mirip dengan intersect tool, tapi    clip tool tidak memindahkan atribut apapun dari fitur clip ke output.
2	Select	Mengambil fitur terpilih dari sebuah kelas fitur berdasarkan queri dari atributnya
3	Split	Ekstrak fitur dengan membagi input menjadi beberapa kelas fitur.

Overlay

tools  untuk  overlay  kelas  fitur  yang  banyak   yaitu   untuk   kombinasi,  menghapus   atau  update fitur   spasial   ke   dalam   fitur   kelas    yang    baru. Ada  beberapa   tipe   dari   operasi overlay,  seperti  identity,  intersect,  union   dan update.

No	Nama Tools	Deskripsi	Ilustrasi
1	Identity	Mengkombinasikan fitur yang overlap dengan identity feature untuk membuah sebuah kelas fitur baru



Baca Juga : Sistem Pakar dan Sitem Pendukung Keputusan

Baca Juga : Sistem Pakar dan Sitem Pendukung Keputusan

Baca Juga : Sistem Pakar dan Sitem Pendukung Keputusan

No	Nama Tools	Deskripsi	Ilustrasi
2	Intersect tools	Membuat sebuah kelas fitur            baru                    dari perpotongan antar fitur
3	Union tools	Membangun sebuah kelas fitur baru dengan menggabungkan fitur dengan atribut dari setiap kelas fitur
4	Update tools	Mengupdate (memperbarui)                      atribut dan geometri dari kelas fitur masukan atau layer dengan                      mengupdate fitur atau layer yang overlap
5	Erase Tools	Menghapus area yang overlap dengan fitur erase
6	Symettrical difference	Membuat kelas   fitur dari fitur atau bagian dari fitur yang tidak sama dari  inputnya. Dan                  menghilangkan fitur yang overlap

Proximity

tools  untuk  menentukan proximity dari  fitur  spasial   di  dalam  kelas  fitur atau antara 2 kelas fitur



No	Nama Tools	Deskripsi	Ilustrasi
1	Buffer	Membuat area di sekeliling                               dari sebuah titik, garis atau fitur polygon sejauh jarak yang ditentukan
2	Create Thiessen Polygons	Membuat              titik menjadi        thiessen polygons

No	Nama Tools	Deskripsi	Ilustrasi
3	Multiple Ring Buffer	Membuat                             kelas fitur baru dari fitur buffer menggunakan serangkaian jarak buffer



Statistics

tools untuk melakukan  analisis  statistik  standar  pada  data  atribut.  Analisis statistik  yang  dilakukan  adalah   mean,   minimum,   maximum   dan   analisis standar  deviasi pada  data  atribut   dan   menyimpan   hasilnya   pada   tabel  baru. Tools ini termasuk frekuensi dan statistik summary

Contoh Penggunaan Analysis Tool

Extract Tools

•       Clip

kita ingin membuat  hasil  clipping  antara  pulau  jawa  yang  overlap dengan   sebuah objek polygon.

Maka hasilnya adalah seperti ini :

Gambar Proses Clip

•       Select

Kita   ingin   mengekstrak   fitur jawa tengah yang kita pilih. Maka Hasilnya adalah seperti ini :

Gambar  Proses Select

Overlay Tools

•       Erase

kita   ingin      membuat      hasil    erase   pulau    jawa  yang   overlap      dengan sebuah   objek polygon.

Maka hasilnya adalah seperti ini :

Gambar  Proses Erase

Baca Juga : Tutorial menambahkan Audio di android studio

Baca Juga : Tutorial menambahkan Audio di android studio

Baca Juga : Tutorial menambahkan Audio di android studio

•       Symmetrical Difference

kita ingin membuat hasil symmetrical difference pulau jawa

yang   overlap   dengan   sebuah objek  polygon.

Maka hasilnya adalah seperti ini :



Gambar Proses Symmetrical Differ ence

Proximity Tools

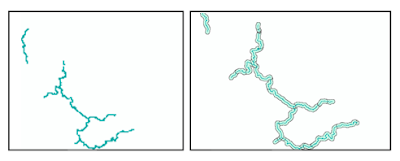

•       Buffer

                           Kita  ingin    membuat      Buffer     misalnya       dari  sungai      dengan nilai buffer   tertentu.

  Maka hasilnya adalah seperti ini :

Gambar  Proses Buffer

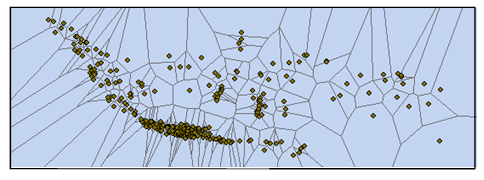

•       Create Thiessen Polygons

kita ingin membuat Thiessen Polygon yang dibentuk pada dari layer kabupaten (bentuk point).

Maka hasilnya adalah seperti ini :

Gambar Thiessen Polygons kota-kota kabupaten di Indonesia
